Contexte
Dans les environnements offshore et subsea, la protection cathodique est largement utilisée pour limiter la corrosion des structures métalliques. Cette protection entraîne toutefois une absorption d’hydrogène par les matériaux, susceptible de provoquer des phénomènes de fissuration sous contrainte, notamment au niveau des filets des assemblages boulonnés. Les exigences croissantes en termes de performance mécanique conduisent à l’utilisation d’alliages à haute résistance, en particulier des alliages à base de nickel, dont la sensibilité au HISC (Hydrogen Induced Stress Cracking) doit être rigoureusement évaluée. Malgré de nombreuses études, des incertitudes subsistent sur les mécanismes fins de fissuration et sur le classement des matériaux selon leur résistance en conditions réelles de service.
Méthodologie
Les travaux combinent plusieurs approches expérimentales afin de reproduire les conditions sévères rencontrées en service. Des essais mécaniques sous charge incrémentale et sous charge constante ont été réalisés sur des éprouvettes entaillées ou des goujons filetés, afin de simuler les concentrations de contraintes présentes dans les assemblages.
Le suivi de l’initiation et de la propagation des fissures a été assuré par émission acoustique et par des techniques de monitoring électrique, permettant de détecter précocement les phénomènes de fissuration. En complément, des analyses fractographiques avancées, notamment la fractographie statistique, ont été utilisées pour relier les morphologies de rupture aux propriétés mécaniques locales, en particulier la ténacité en présence d’hydrogène.
Des caractérisations microstructurales (microscopie électronique, cartographie de dureté) ont également permis d’étudier l’influence de la microstructure et des procédés de fabrication, tels que l’écrouissage ou le roulage des filets, sur la sensibilité à la fissuration.
Résultats et conclusions
Les résultats mettent en évidence des différences marquées de comportement entre les familles d’alliages étudiées. Certains alliages à base de nickel, ainsi que certains aciers austénitiques, présentent une excellente résistance au HISC, même à haute résistance mécanique, tandis que d’autres alliages se révèlent plus sensibles et doivent être exclus pour certaines applications.

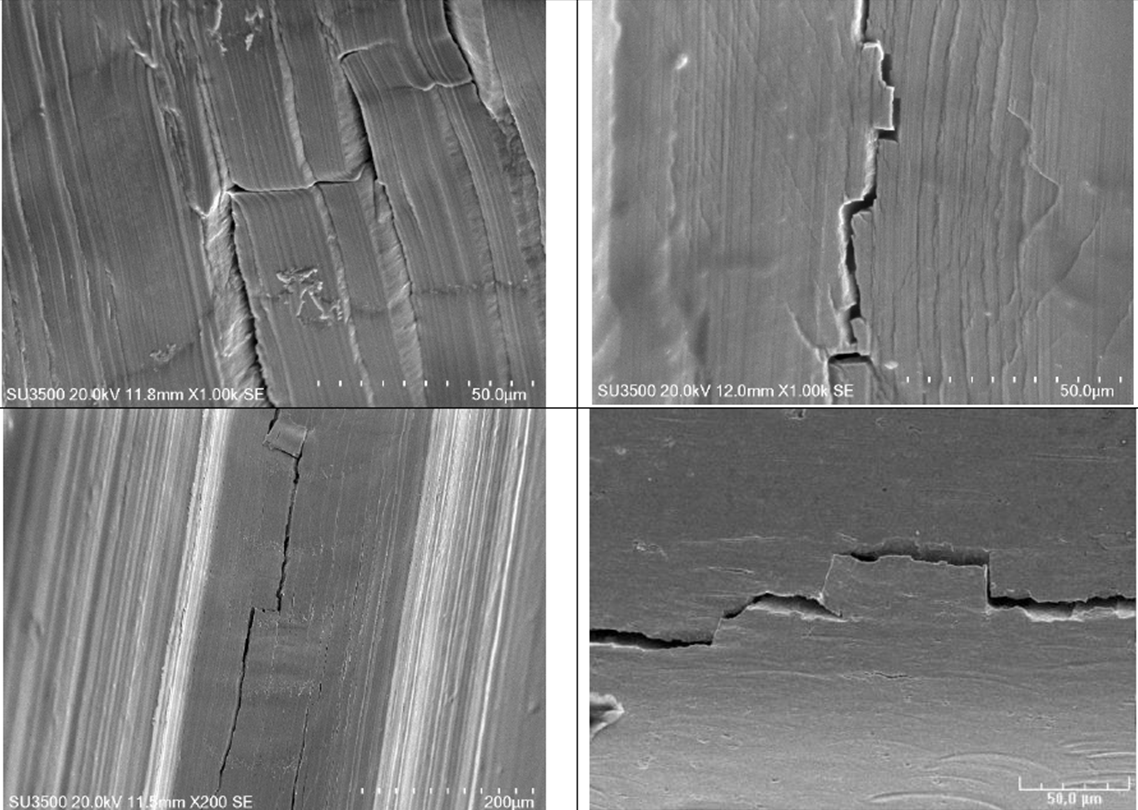

Les travaux confirment également que la microstructure joue un rôle déterminant dans les mécanismes de fissuration, notamment via la présence de précipités ou l’effet de l’écrouissage sur la mobilité de l’hydrogène. Par ailleurs, l’initiation des fissures se produit préférentiellement dans les zones de forte déformation localisée, et la propagation suit des mécanismes dépendants du couplage entre plasticité et diffusion de l’hydrogène.
Enfin, les approches expérimentales combinées, incluant émission acoustique et fractographie statistique, apparaissent particulièrement pertinentes pour affiner la détermination des seuils critiques et mieux comprendre les mécanismes de fissuration. Ces résultats contribuent à une meilleure sélection des matériaux et à l’amélioration de la fiabilité des assemblages sous-marins.
